Bienvenido a nuestra guía detallada sobre impresión 3D. Aquí encontrarás toda la información que necesitas para comenzar en el mundo de la impresión 3D FDM. Desde los conceptos básicos hasta las técnicas avanzadas, te ofrecemos todo lo necesario para iniciarte en esta tecnología revolucionaria.
Además, conoce nuestras ofertas y servicios en CABA, incluyendo impresiones 3D personalizadas y profesionales. Explora nuestras opciones de impresión en PLA , ABS, PET-G, HIPS O FLEX y descubre cómo podemos adaptar los parámetros de impresión a tus necesidades específicas.
También proporcionamos valiosos recursos sobre cómo optimizar tus proyectos de impresión 3D, incluyendo consejos sobre modelado 3D, software de impresión y materiales. Aprovecha nuestros conocimientos para comprender mejor cada aspecto del proceso de impresión 3D, desde la preparación de archivos hasta el uso de diferentes materiales y técnicas. (Tiempo de lectura promedio: 10-20 minutos)

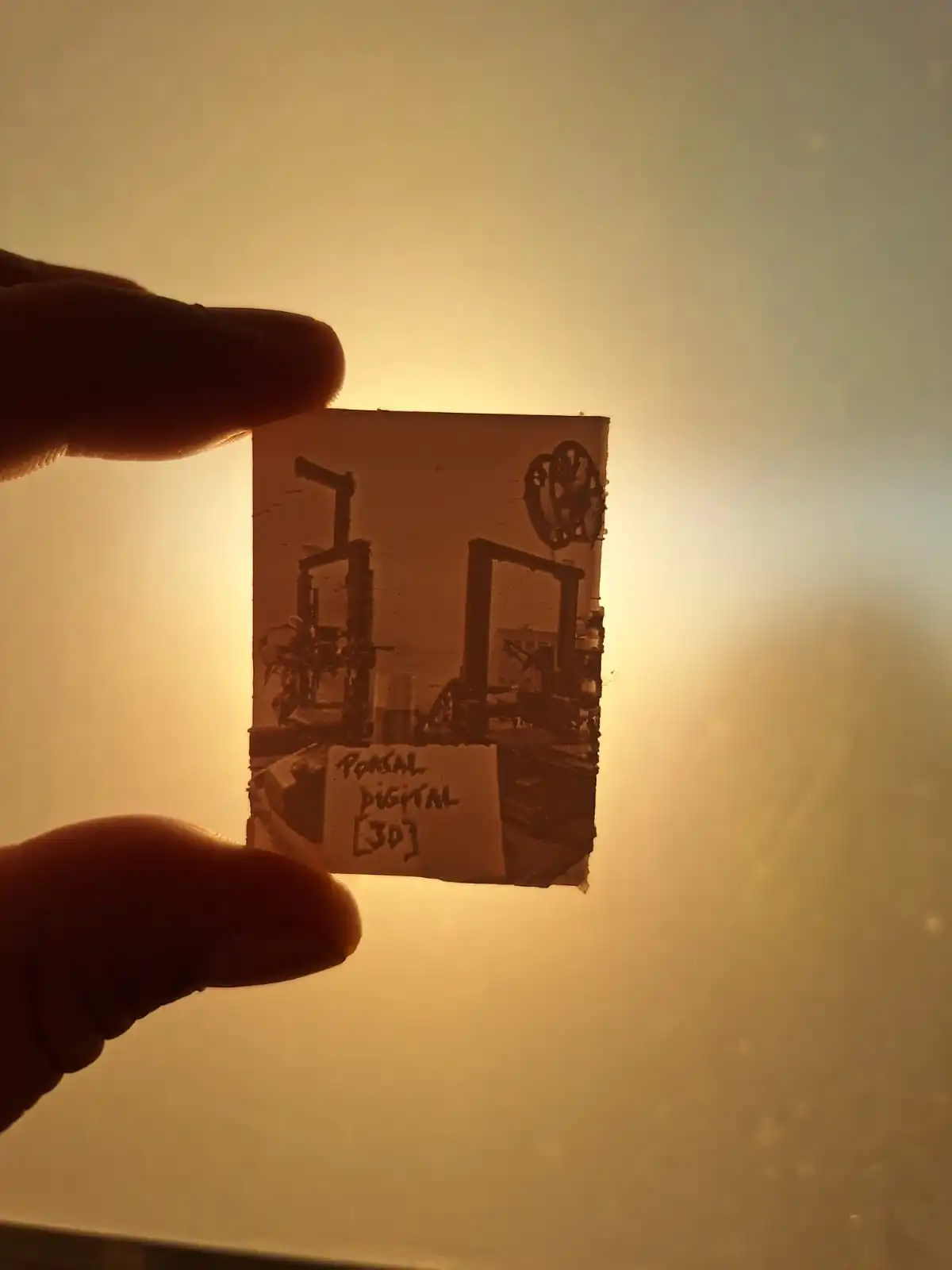

¿Dónde puedo ver imágenes de trabajos 3d ya realizados?
En el siguiente link, podrás mirar todas las fotografías de
impresiones 3d ya realizadas por nosotros hasta (el día 20-11-2024 a las 19:54:04), se encuentran agrupadas por categorias según la utilidad que cumplen, subimos actualizaciones semanales.
(Portafolio de impresiones 3d)
¿Donde puedo conseguir archivos 3d gratis?
A continuación le dejamos algunas bases de datos donde podrá conseguir diseños 3d ya realizados:
¿Qué es un formato de archivo tridimensional?
Un objeto o ente es tridimensional si tiene tres dimensiones. Es decir, cada uno de sus puntos puede ser localizado especificando tres números dentro de un cierto rango. Ejemplo: anchura, altura y profundidad, las cuales en la impresión 3d se traducen en coordenadas sobre los ejes:X, Y, Z + E.
¿Qué tipo de archivo necesito para imprimir en 3D?
Para imprimir en 3D, necesitas un archivo en un formato específico que contenga el diseño 3D que deseas imprimir. El formato de archivo más comúnmente utilizado para la impresión 3D es el .STL (Stereolithography), aunque hay otros formatos que también se pueden utilizar.
¿Cuáles son los pasos necesarios para realizar una impresión 3D?
Para llevar a cabo una impresión 3D, es necesario seguir varios pasos. En primer lugar, se debe
diseñar el
objeto deseado utilizando un software de
modelado 3D, asegurándose de incluir todas las especificaciones necesarias, como medidas exactas y detalles específicos. Una vez completado el
diseño, se exporta el archivo en formato .stl, que representa la
geometría tridimensional del objeto.
En la siguiente etapa, se realiza un tratamiento al archivo .stl para prepararlo para la impresión 3d. Esto implica la conversión a un formato específico llamado
.gcode, que es esencialmente un
mapa de coordenadas detallado que la impresora 3D seguirá durante el proceso de impresión 3d. Durante esta fase, es crucial detectar las deficiencias del diseño y ajustar los parámetros según fuera necesario para garantizar una impresión exitosa, teniendo en cuenta las tolerancias.
En resumen, los pasos clave involucrados en la impresión 3D incluyen el diseño en un
software 3d especializado, la exportación del archivo en
formato .stl, y finalmente, la preparación del
archivo .stl para la impresión 3d mediante la conversión a .gcode, con especial atención a la configuración de parámetros para optimizar el resultado final.
La siguiente visualización (no gráfica) corresponde a la lectura que realiza la
impresora 3D:

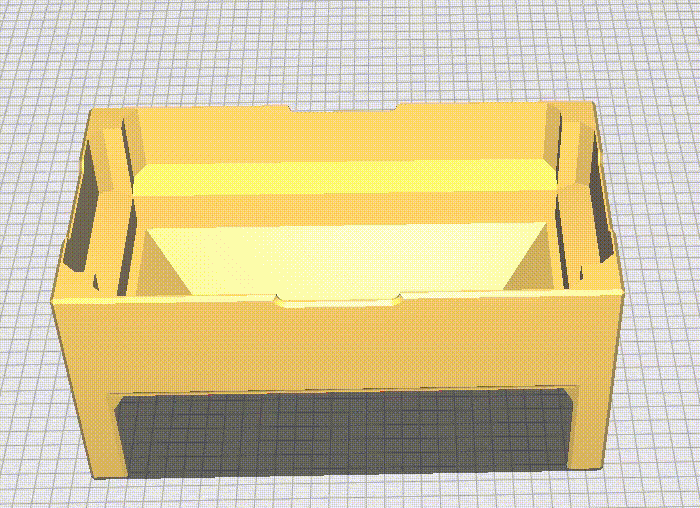

La siguiente visualización gráfica es la ideal para
nosotros los impresores, ya que podemos visualizar las coordenadas que se ejecutaran:
¿Cuánto sale una impresión 3D?
El valor de materialización va a depender de varios factores, entre ellos la complejidad del diseño en sí, su volumen, calidad de definición y el material requerido.
¿Cuánto tarda una impresión 3D?
Las impresiones 3d van a tardar según la configuración y el volumen de cada impresión 3d. Es importante tener en cuenta las tolerancias del diseño para configurar los mejores parámetros 3d particularmente. [Material, velocidad, tamaño de nozzle(0.2mm-1.2mm), entrecentro de capas, relleno, perímetros, soportes, etc]
¿Qué es el diseño 3D digital?
El diseño 3D consiste en utilizar software para crear una representación matemática de un objeto o una forma tridimensional. El objeto creado se denomina modelo 3D, estos modelos tridimensionales se utilizan para el diseño 3d generado con computadora. Pudiéndose materializar en diversos materiales.
Necesito replicar un objeto plástico existente (Ingeniería Inversa)
Para lograr una correcta fabricación inversa, es necesario contar con el objeto el cual se requiere replicar. Hay muchos parámetros a la hora de tener en cuenta, desde dimensiones milimetricas, hasta porcentajes de solidificacion del objeto.
En primer lugar es importante entender la función que cumplirá el objeto, en segundo lugar se intenta identificar el material en caso de no estar identificado en el producto, en tercero se calibra en todas sus dimensiones así poder replicarlo digitalmente con medidas exactas, en cuarto teniendo este archivo 3d, se puede configurar los mejores parámetros para lograrlo teniendo en cuenta el mejor tiempo posible, sin perder la precisión final.
Es importante entender de materiales para comprender esta última parte, si te interesa puedes buscar información sobre el warping.
¿Qué cosas se pueden imprimir en 3D?
Los objetos que pueden imprimirse en 3D son múltiples y variados. Objetos caseros, maquetas, soportes para alimentos, componentes espaciales, prótesis, etc. Digamos que todo lo que puedas “crear” por ti mismo o contratar el acceso a archivos 3D, podría materializarse.
¿Cuál es el tamaño máximo de impresión 3D?
Nuestras máquinas hoy tienen una capacidad máxima de 29cm x 29cm x 29cm. En el caso de impresiones de mayor tamaño, es necesario realizar un trabajo de diseño 3d para imprimir estratégicamente para después poder unir las partes.
¿A qué temperatura se imprime el PLA y ABS?
La
temperatura de impresión 3d ideal puede variar según varios factores, incluyendo la
calidad del material utilizado. En general, a menor calidad del material, se requiere una temperatura más alta para asegurar una buena adhesión entre capas. Sin embargo, esto puede dar lugar a otros problemas.
La
temperatura ambiente en el lugar de impresión también es un factor importante. Es necesario elevar la temperatura del material para su extrusión, pero luego es crucial que se enfríe adecuadamente para que las capas inferiores sirvan como base para las capas superiores. De lo contrario, se podría comprometer la integridad de la impresión.
Como ejemplo de esto, se puede ver en la siguiente imagen que a partir del 30/35% del inicio (se imprimió parado tal cual imagen), empezó a darle el sol (verano) a la impresora. Dentro de los parámetros se estaba imprimiendo sin fan de capa (error). Por lo cual no logró el correcto enfriado para construir las distintas capas con precisión, por eso su forma derretida:
pd:
🤦
La
máquina utilizada para la impresión también influye, ya que puede haber un margen de error en la lectura de la temperatura por parte de cada máquina. Además, la velocidad de impresión deseada desempeña un papel importante. A
velocidades más altas, generalmente se sugiere aumentar la temperatura para lograr un mejor control del
material en estado líquido.
Teniendo en cuenta todos estos factores, cada tipo de material tiene un rango de temperatura óptima (consulta a su fabricante), datos generales de ejemplo:
PLA: 180°- 225°C // 0°- 65°C (100% fan de capa menos la primera capa)
ABS: 230°- 245°C // 95°- 100°C (NO fan de capa y primera capa 2/5% + de temperatura)
PETG: 225°- 235°C // 55°- 70°C (ventilación + suave que el PLA)
Estos rangos proporcionan una guía general para imprimir con éxito, pero es importante ajustar la temperatura dentro de estos márgenes según las condiciones específicas de tu impresora y el entorno de
impresión 3d.
¿A qué velocidad se imprime el PLA y ABS?
La velocidad de impresión puede determinarse según la calidad de definición que se busca en el objeto materializado. A menor velocidad, se logra una mayor repetitividad de capas, lo que resulta en un objeto más preciso. Otros factores importantes para determinar la velocidad de impresión incluyen la máquina utilizada, el material y su calidad.
Existen numerosos parámetros en el software de rebanado que permiten optimizar el tiempo de impresión, logrando perímetros rápidos y lentos según sea necesario. Ten en cuenta que a medida que aumentas la velocidad, es posible que debas ajustar la temperatura para garantizar una mejor manipulación del material durante la impresión. Al mismo tiempo, es importante considerar que una mayor velocidad puede acentuar cualquier posible error mecánico de la máquina utilizada.
Para lograr velocidades de impresión más rápidas, el viento desempeña un papel crucial, ya que contribuye significativamente al enfriamiento del plástico en lugares específicos, lo que permite que sirva como base para la capa superior.
En términos generales, las capas más críticas suelen ser las primeras y las últimas. Se recomienda comenzar a baja velocidad para asegurar una base sólida y luego aumentar la velocidad para optimizar el tiempo de impresión.
¿Por qué se despega la primera capa en mi impresión 3D?
Los motivos por los cuales creemos que puede suceder esto, generalmente son porque no está bien calibrado el eje Z con respecto a la cama caliente. (Los puntos de calibración del cabezal son las 4 esquinas y el centro de la cama). Es importante saber que no todas las máquinas impresoras tienen la planitud de la cama asegurada, por lo que en estos casos es recomendable agregar un vidrio templado a la cama, si no es templado con pocos usos tiene posibilidad de rajarse debido a los cambios bruscos termicos.
Por otro lado, puede suceder que según el material de impresión 3d que se está utilizando para materializar el objeto pueda tener cierta contracción, por lo que, con el correr de la impresión, se puede despegar alguna parte de la base. Esto permite una deformación desde la base, creando distintas alturas en la misma capa del programa, por lo que en algunas partes va a estar imprimiendo ok y por la parte superior del despegue, estará en 0 chocando el cabezal con la impresión en sí. En esta posición los resortes de la cama permiten no romper nada, pero a lo largo del programa puede llegar a despegar del todo la impresión mediante "efecto cabezazo" o quedar un objeto sin precisión. Es recomendable frenar y volver a iniciar el programa, analizando bien la opción de elevar las temperaturas + pegamento en spray. La temperatura del material es fundamental en la primera capa. Si el plástico está "frío", pierde su efecto de adhesión similar al chicle, lo que puede afectar la calidad de la impresión.
¿Qué parámetro de impresión 3D es el mejor?
Los parámetros ideales de impresión 3d, creemos que varían según el diseño 3d particular de cada proyecto. En ocasiones, es recomendable aumentar el diámetro de la boquilla de impresión, manteniendo al mismo tiempo la calidad de definición. Esto permite obtener impresiones de alta calidad a una velocidad mayor. Sin embargo, es importante recordar que no se puede imprimir una línea más delgada que el diámetro de la boquilla utilizada. Por lo tanto, los mejores parámetros se determinan en función de las especificaciones del diseño en sí.
Por ejemplo, si se necesita imprimir una base rectangular de 20 mm de espesor con cuatro cilindros en las esquinas, cada uno con un diámetro de 0.4 mm, sería óptimo imprimir la base con una boquilla de 1 mm y los cilindros con una boquilla de 0.4 mm. Sin embargo, en la mayoría de los casos, se debe utilizar una única boquilla de 0.4 mm para todo el proyecto 3d, lo que extiende significativamente el tiempo de impresión 3d, debido a la necesidad de paredes más finas.
¿Para qué sirve la calibración PID?
La calibración PID desempeña un papel esencial en garantizar la precisión entre las dimensiones deseadas en un diseño digital y las medidas reales en la impresión física. Cada eje, incluyendo el extrusor, tiene valores específicos asignados en la calibración, los cuales determinan con exactitud las dimensiones finales. Aunque estos valores suelen venir pre configurados de fábrica, pueden requerir ajustes, especialmente al imprimir con diferentes materiales o tamaños de boquilla. Además, la calibración PID es útil para compensar posibles contracciones o expansiones, asegurando coherencia en las dimensiones de todas las impresiones realizadas con la misma máquina.
Es crucial ajustar estos parámetros en números máximos de volumen, ya que incluso pequeños errores, como décimas o centésimas de milímetro, acumulados a lo largo de distancias mayores, pueden resultar en variaciones significativas en la altura, ancho o largo de la impresión. Esto es especialmente importante para evitar problemas como sobre extrusión o sub extrusión. En resumen, la calibración PID es fundamental para lograr resultados precisos y consistentes en la impresión 3D, evitando desviaciones no deseadas en las dimensiones finales de los objetos impresos. Esto debe realizarse para cada boquilla, incluso al desgastarse indirectamente se esta modificando este parametro en caso de no calibrar el desgaste en el numero de boquilla desde el slicer.
¿Cuál es la diferencia entre diseñador y modelador 3D?
Diseñador 3D traza los planos con precisión: al comenzar el proyecto, traza los planos digitales con precisión utilizando unidades de medida como centímetros o metros. Estos planos establecen las dimensiones exactas y la escala adecuada para los objetos en el entorno tridimensional.
Modelador 3D moldea los volúmenes con detalles y contraste: Luego, el modelador 3D toma esos planos y les da forma y vida en el espacio tridimensional. Utiliza técnicas de modelado para esculpir los volúmenes de los objetos, destacando detalles y creando contrastes entre luces y sombras para añadir profundidad y realismo al diseño.
Utilizando analogías, el diseñador 3D se asemeja a un arquitecto que establece las medidas y dimensiones exactas, mientras que el modelador 3D actúa como un escultor que da forma y textura a los objetos según esas especificaciones, añadiendo detalles y contrastes para mejorar la apariencia visual.
El primero dibuja utilizando una regla (milimetros, pulgadas, etc) y el segundo genera volumen, utilizando contraste al objeto (Ej: dibujando un árbol mas grande o chico al lado), haciendolo 100% visual sin tiempo y espacio (coordenadas).
¿Qué software puedo utilizar para imprimir o visualizar en 3D?
